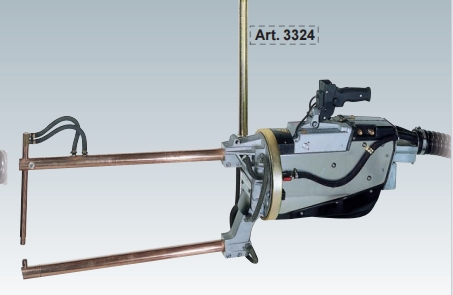

TECNA Art. 3324 悬挂式 X 型（剪刀式）气动点焊枪 23kVA（集成变压器）
    发布时间: 2026-01-21 10:09

TECNA Art. 3324 悬挂式 X 型（剪刀式）气动点焊枪 23kVA（集成变压器）

产品简介

TECNA Art. 3324 为意大利原装、集成变压器式悬挂交流点焊枪，X 型（剪刀式）结构、23kVA、紧凑机身、长喉深、高性价比，内置 TE 系列控制器，气冷 + 水冷混合冷却，适合汽车钣金、零部件、车架小件、中薄板柔性半自动点焊工位。

产品详情

一、产品概述

Art. 3324 是 TECNA 经典 X 型（剪刀式）悬挂式点焊枪（Transgun），枪身内置 23kVA 变压器 + TE 系列微处理控制器，无需外接电源箱，即挂即用、移动灵活。
整机气动驱动 + 混合冷却（气冷主回路、水冷电极），机身紧凑、喉深可调、开口适中，主打中薄板、中小工件、高性价比点焊场景，广泛用于汽车零部件、钣金加工、车架小件、箱体结构件。

二、核心优势

  1. 集成式设计，小巧省空间
    变压器、控制器、主回路全部集成枪体，仅需接电源、压缩空气、冷却水；体积小、重量轻、布线整洁，安装维护简便，适合紧凑工位。
  2. X 型剪刀式，灵活可达性好
    喉深 190–650mm（7.48″–25.59″），开口适中、侧向空间足，轻松伸入中小内腔、车架小件、复杂工装，操作灵活无死角。
  3. 23kVA 经济功率，稳定焊中薄板
    50% 负载率 23kVA，*大短路电流 16,500A，可稳定焊接 1.5–3mm 碳钢 / 镀锌板 / 普通高强钢、2–3 层板，焊点美观、熔核稳定、性价比高。
  4. 混合冷却 + 耐用结构，适合量产
    变压器气冷、电极水冷，兼顾散热效率与维护便利性；铬铜电极座（支持 30° 角度）、耐磨密封、防碰撞缓冲，车间长期运行可靠。
  5. 内置 TE 控制器 + 陀螺悬挂，精准易用
    标配 TE300/TE470/TE480 微处理控制器（TE470 可存 63 组程序），恒流控制、电流监测、故障诊断；配TECNA 平衡器 + 陀螺悬挂，360° 旋转，操作轻便、定位准。

三、典型应用

  • 汽车制造：车门 / 窗框小件、车身加强筋、支架、小型车架

  • 钣金加工：中薄板拼接、2–3 层板点焊、小型框架、箱体

  • 零部件：家电外壳、金属支架、管件搭接、小件总成

  • 工位需求：中小间隙、中等喉深、高性价比、半自动柔性工位

技术参数

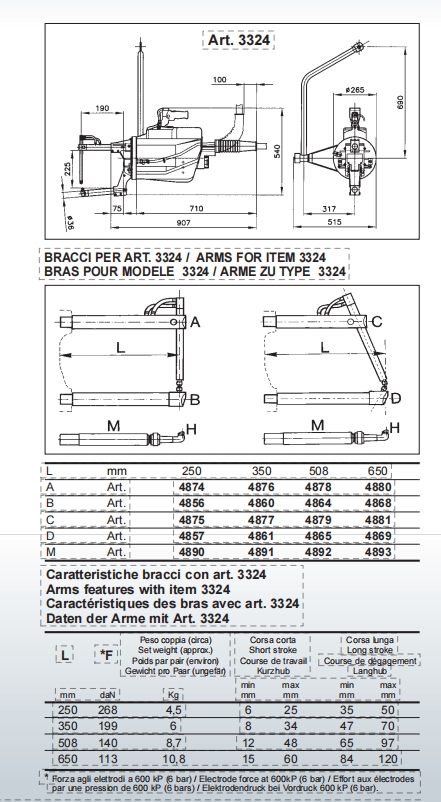

产品型号： Art. / Item 3324
结构形式： X 型（剪刀式 Scissor‑Type）悬挂式点焊枪
额定功率（50% 负载率）： 23 kVA
*大焊接功率： 52 kVA
*大短路电流： 16,500 A
100% 负载率热电流： 4,250 A
次级空载电压： 3.8 V
*大夹紧力： 约 254 daN（≈254 kgf）
喉深范围： 190–650 mm（7.48″–25.59″）
工作气压： 6.5–8 bar（94–116 psi）
冷却方式： 变压器气冷 + 电极水冷
内置控制器： TE300 / TE470 / TE480（可选）
电源规格： 单相 AC 220V / 440V / 480V，50/60 Hz
悬挂系统： 陀螺悬挂 + TECNA 弹簧平衡器
适配电极： 铬铜电极头 / 臂（*大 30° 角度）
产地： 意大利（TECNA 原厂）

同系列型号对照

  • 3321： 16kVA，X 型，迷你功率

  • 3323： 23kVA，C 型，中小功率大开口

  • 3324： 23kVA，X 型（剪刀式），紧凑灵活、性价比高

  • 3327： 38kVA，C 型，大开口、超长喉深、大电流

  • 3328： 38kVA，X 型（剪刀式），长喉深、大间隙
