TECNA Art. 3328 悬挂式 X 型（剪刀式）气动点焊枪 38kVA
    发布时间: 2026-01-21 10:12

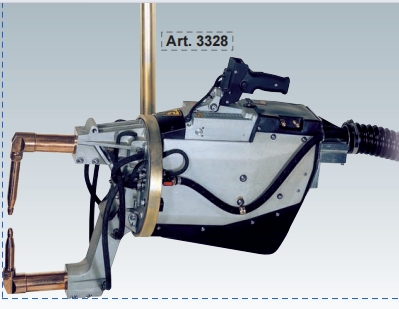

TECNA Art. 3328 悬挂式 X 型（剪刀式）气动点焊枪 38kVA

产品简介

TECNA Art. 3328 为意大利原装、集成变压器的悬挂式交流点焊枪，X 型（剪刀式）结构、38kVA、大开口、长喉深、高夹紧力，自带 TE300/TE470/TE480 焊接控制器，气冷 + 水冷混合，适合汽车、钣金、车架等中厚板、大间隙、高柔性半自动点焊工位。

产品详情

一、产品概述

Art. 3328 是 TECNA 经典 X 型（剪刀式）悬挂式点焊枪，属于集成变压器式（Transgun），枪身内置大功率变压器与微处理控制器，无需外接电源箱，即挂即用、移动灵活。
整机为气动驱动 + 混合冷却（气冷主回路、水冷电极），喉深可调、开口大、夹紧力强，适合多品种、大工件、难达工位的电阻点焊，广泛用于汽车车身、车架、底盘、工程机械与大型钣金结构件焊接。

二、核心优势

  1. 1.集成式设计，无需外接电源箱
    变压器、控制器、主回路全部集成枪体，仅需接电源、压缩空气、冷却水，安装简单、移动灵活、布线整洁，大幅节省工位空间与安装成本。
  2. 2.X 型（剪刀式）大开口、长喉深
    喉深范围 190–820mm（7.48″–32.3″），电极开口大，轻松伸入复杂内腔、车架、封闭结构，适配普通 C 型枪难以到达的工位，柔性极强。
  3. 3.38kVA 大功率，焊接能力强
    50% 负载率 38kVA，*大短路电流 22,500A，可焊 3–5mm 碳钢 / 镀锌板、多层板，焊点强度高、稳定性好。
  4. 4.内置 TE 系列控制器，参数精准
    标配 TE300/TE470/TE480 微处理控制器，双程序 / 多程序存储、恒流控制、电流监测、故障诊断，适配镀锌板、高强钢等特殊材料，焊接质量稳定。
  5. 5.混合冷却 + 工业级耐用
    变压器气冷、电极水冷，兼顾效率与维护便利性；铬铜电极座、耐磨密封、防碰撞橡胶缓冲，恶劣车间环境长期运行可靠；配TECNA 平衡器 + 陀螺悬挂，360° 旋转无死角，操作轻便。

三、典型应用

  • 汽车制造：车身总成、车架、底盘加强件、车门 / 窗框、大型覆盖件

  • 钣金加工：中厚板拼接、多层板点焊、大型框架、箱体结构

  • 工程机械 / 农机：车架、大梁、承重结构、厚板组件

  • 特种工位：大间隙、深喉深、复杂内腔、机器人难以到达的半自动工位

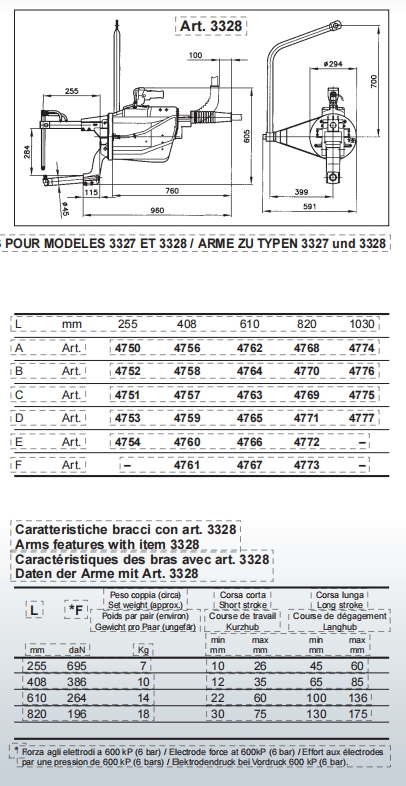

技术参数

产品型号： Art. / Item 3328
结构形式： X 型（剪刀式 Scissor‑Type）悬挂式点焊枪
额定功率（50% 负载率）： 38 kVA
*大短路电流： 22,500 A
*大夹紧力： 440 daN（约 440 kgf）
喉深范围： 190–820 mm（7.48″–32.3″）
工作气压： 6.5–8 bar（94–116 psi）
冷却方式： 变压器气冷 + 电极水冷
内置控制器： TE300 / TE470 / TE480（可选）
电源规格： 单相 AC 220V / 440V / 480V，50/60 Hz
电缆配置： 电源 / 气管 / 水管集成拖链
悬挂系统： 陀螺悬挂 + TECNA 弹簧平衡器
适配电极： 标准 / 非标铬铜电极头、电极臂
产地： 意大利（TECNA 原厂）

同系列型号对照

  • 3323： 23kVA，X 型，中小功率

  • 3327： 38kVA，C 型，大开口

  • 3328： 38kVA，X 型（剪刀式），长喉深、大间隙
